快速(电动)换网器(单、双电动模头)使用维护须知

发布时间:2017-01-22 10:34
换网器几乎是所有塑料挤出机用于过滤杂质的一个主要部件,尤其在废旧塑料回收利用领域,更是一个不可缺少的装置,它起着提高设备生产效率,降低工人劳动强度,减少安全事故,提升设备自动化程度的重要作用。本公司生产的快速电动换网器,主要分为以下几种:

 一、快速(电动)单网换网器(单电动模头);二、快速(电动)双通道换网器(不停机双电动模头);三、快速电动齿轮啮合式换网器(高强度电齿模头);四、液压双板换网器(包括普通液压和瞬间液压换网器)。

下面分别介绍每种换网器的结构原理和使用维护方法。

 一、快速(电动)换网器(单、双电动模头)使用维护须知

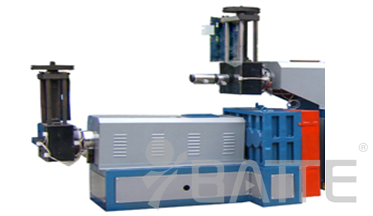

实物图如下:



注:右上方的是专门用于主机的单电动模头,左下方的是专门用于副机的单电动模头

1、电动模头结构原理:

1.1 电动模头的结构原理:电动模头是一种为达到方便快速更换滤网而设计的一套换网装置,也叫电动换网器,它由模头前端板(进料板)、模头后端板(出料板)、模头芯板(滑动滤板)、侧面镶条、立柱(支撑杆)、模头横板、升降丝杆、上下承载轴承、以及传动轮、电机安装基座等构成模头主体;另外由模头连接法兰盘、锁紧圈、固定在机筒上;再结合模头加热板,电机升降控制系统共同组合为模头总成。

1.2电动模头的工作原理:电动模头是通过将阻隔杂质的滤网安装到模头芯板的前端,然后插入模头的密闭腔体,充分塑化好的塑料经过模头芯板上的滤网间的细小间隙,强行向芯板方向挤出,通过性不高的杂质被滤网阻隔而附着在滤网表面,而通过性较强塑料经过滤网继续向模头前端板挤出。当杂质附着物增多到一定的程度而影响到塑料的通过性时,视为模头堵塞严重,需要更换滤网,此时通过模头控制器操作电机,提起模头芯板,取出附着杂质的滤网,并重新更换,重复前述操作过程即可。

1.3电动模头的封闭原理:电动模头是靠模头前端板(进料板)与模头芯板(滑动滤板)之间、模头芯板与后端板(出料板)之间的带锥度的密闭平面,通过向下插入时越来越大的夹紧力得以密闭,防止塑料在较大压力下的渗漏。

1.4电动模头的变化形式:根据上述原理,电动模头还演变出有依靠纯平面夹紧的上下双滤板模头,和保持带锥度密闭原理并通过带内三通分流的双电动模头,其原理大同小异。
