熔体换网器企业标准之郑州巴特熔体泵有限公司技术要求

发布时间:2023-02-10 15:27

1、一般要求

换网器应符合本标准的规定,并按经规定程序批准的图样和技术文件制造,如用户有特殊要求,按双方协议执行。

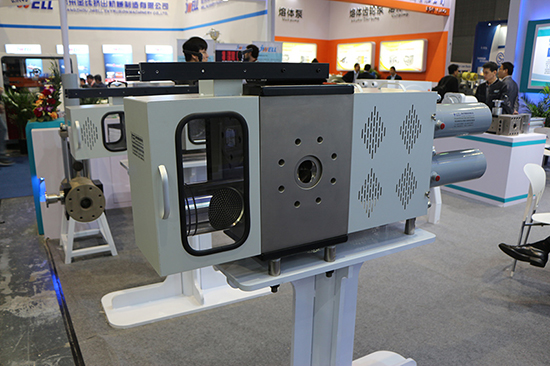

单板双工位液压换网器

2、材料要求

2.1主体材料默认为38CrMoAl,也可以由客户指定其他钢材。

2.2柱子材料默认为38CrMoAl,也可以由客户指定其他钢材。

2.3 材料38CrMoAl应符合GB/T3077规定,其他钢材应符合GB/T699规定。

3、外观质量要求

3.1、产品外观不应有图样规定外的凸起、凹陷、粗糙不平和其他损伤等缺陷。

3.2、镀铬件、发蓝件和发黑件等的色调应一致,保护层不应有脱落现象。

3.3、油漆表面应平整、均匀、光滑,不应有漏漆、起皱、流挂、剥落、锈蚀和锈痕等缺陷。

双柱双工位液压换网器

4、加工和装配质量要求

焊接部件的外观表面不应有锤痕、焊瘤、金属飞溅物及引弧痕迹,边棱、尖角处应光滑。所有焊缝的熔渣均应清理干净。焊缝表面应打磨平整。

5、尺寸

尺寸符合规格图纸,公差≤3%。

6、 结构与性能

6.1使用性能

主体承受压力≤35Mpa。

6.2 运转性能

各运动部分应运转灵活、无卡滞现象。

6.3 加热方式

采用220V电加热,其他加热方式由供需双方商定后执行。

6.4密封的泄漏量

密封泄漏量≤0.1%Qr

双柱液压换网器

7、电气安全

7.1、保护接地电路的连续性

7.1.1 基本要求

电气设备保护接地电路目测检查应满足如下要求:

a)、在电气设备的电源进线的相线邻近处应有外部保护接地端子PE。

b)、保护接地导线的颜色应采用黄/绿双色。否则,导线的两端应套有保护接地标记图形符号或字母PE。

c)、保护导线连接点都应有标记,采用GB/T 5465.2-2008 中5019符号。

d)、保护导线连接点上一个端子只能接一根保护导线。

7.1.2 绝缘电阻

在动力电路导线和保护联结电路间施加500Vd. c.时,测得的绝缘电阻不应小于1MΩ。
